Methoden der Waffen Endoskopie - „Blickwinkel“
Die Idee des IBoWV ist es, die endoskopische Inspektion eines Laufes methodisch zu automatisieren und zu steuern. Das Verfahren basiert auf drei Grundprinzipien:
- Berührungsloses Messverfahren
- Präzise Positionsbestimmung
- Zerstörungsfreie Analyse
Grundlage der Methode ist die automatisiert gesteuerte Überlagerung von Rotation und Vorschub des optischen Sensors zur Erzeugung eines endoskopischen Videos des Laufinneren (sog. Laufprofilvideo). Auf dieser Basis sind folgende messtechnische Untersuchungen möglich:

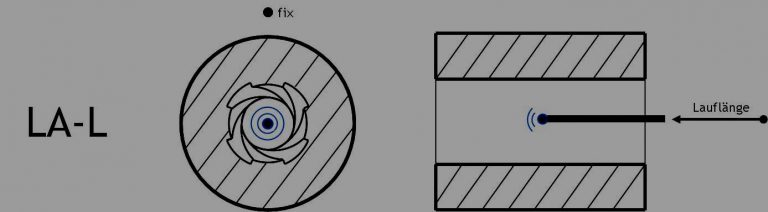

Linear axiales Laufprofilvideo (LA-L)
- Messung entlang der Laufseele
- Rotationslose Vorschubbewegung
Mit dem linear axialen Laufprofilvideo ist der Blickwinkel in Richtung Laufseele gerichtet. Dabei werden vor allen kleinere Objekte, sowie Verschmutzung und Korrosion erkennbar.
Das linear axiale Laufprofilvideo ist umsetzbar für ein- und mehrläufige Repetier-Büchsen. Bei Halbautomaten und Vorderladern reicht die verfügbare Lichtmenge i.d.R. für die notwendige Videoqualität nicht aus.
Das folgende Video zeigt einen Ausschnitt eines axialen Laufprofilvideos. Die Zeit wird ab Mündung gemessen und lässt über die konstante Verfahrgeschwindigkeit auf die X-Koordinate zurückrechnen (aufgrund der Kürzung des Videos hier nicht möglich).
Waffe: DWM 1908, 7×57 Mauser, Lauflänge 29,3″, Dralllänge 8,66″

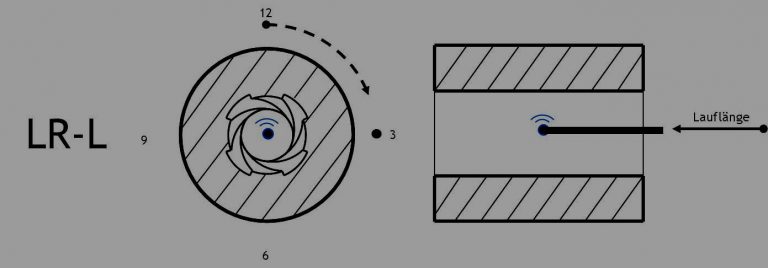

Linear radiales Laufprofilvideo (LR-L)
- Video in Richtung 90° zur Laufseele
- Rotationslose Vorschubbewegung
- 4 Blickrichtungen nach jeweiliger 90°-Rotation: 12 – 3 – 6 – 9 Uhr
Über einen 90°-Spigel wird der Blick direkt auf die innere Oberfläche des Laufes gerichtet. Dabei werden Oberflächenveränderungen durch Korrosion, Erosion sowie Verfärbungen durch Ablagerungen und thermische Belastungen erkennbar. Beim LR-L wird die Innenwand des Laufes in einer festen Position der Waffe gefilmt.
Das linear radiale Laufprofilvideo ist umsetzbar für einläufige Repetier-Büchsen, Halbautomaten und Vorderlader. Bei kannelierten oder kantigen Läufen ist die Möglichkeit der automatisierte Videoerzeugung im Einzelfall zu prüfen.
Das folgende Video zeigt einen Ausschnitt eines linear radialen Laufprofilvideos. Die Zeit wird ab Mündung gemessen und lässt über die konstante Verfahrgeschwindigkeit auf die X-Koordinate zurückrechnen (aufgrund der Kürzung des Videos hier nicht möglich).
Waffe: DWM 1908, 7×57 Mauser, Lauflänge 29,3″, Dralllänge 8,66″

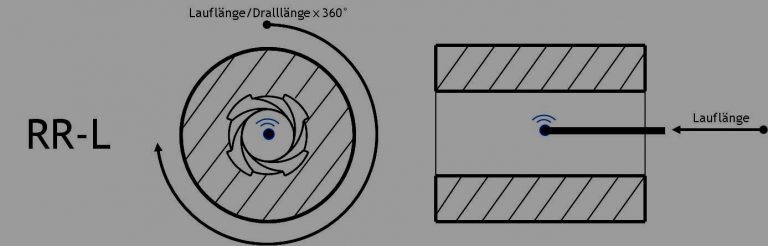

Rotierend radiales Laufprofilvideo (RR-L)
- Video in Richtung 90° zur Laufseele
- Überlagerung von Rotation und Vorschubbewegung entsprechend Drall
- 1 Durchgang je Zug/Feld-Paar
Über einen 90°-Spigel wird der Blick direkt auf die innere Oberfläche des Laufes gerichtet. Dabei werden Oberflächenveränderungen durch Korrosion, Erosion sowie Verfärbungen durch Ablagerungen und thermische Belastungen erkennbar (analog zum linear radialen Laufprofilvideo). Beim RR-L wird die Bewegung des Videokopfes mit einer Rotation des Laufes überlagert. Dadurch entsteht der Eindruck, dass die Zug/Feld-Paare gerade verlaufen. Dies ermöglicht den Zustand einzelner Zug/Feld-Paare von der Mündung bis zum Übergangskegel zu betrachten.
Das rotierend radiale Laufprofilvideo ist umsetzbar für einläufige Repetier-Büchsen, Halbautomaten und Vorderlader mit zylindrischen Läufen. Bei kannelierten oder kantigen Läufen ist die automatisierte Videoerzeugung nicht möglich.
Das folgende Video zeigt einen Ausschnitt eines rotierend radialen Laufprofilvideos. Die Zeit wird ab Mündung gemessen und lässt über die konstante Verfahrgeschwindigkeit auf die X-Koordinate zurückrechnen (aufgrund der Kürzung des Videos hier nicht möglich).
Waffe: DWM 1908, 7×57 Mauser, Lauflänge 29,3″, Dralllänge 8,66″

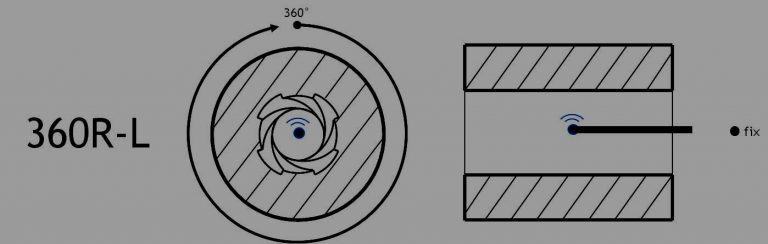

360° radiales Laufprofilvideo (360R-L)
- Video in Richtung 90° zur Laufseele
- Lokale 360° Rotation um die Laufseele
- X-Position im Lauf wird durch den Kunden definiert
Mit dem 360° radialen Laufprofilvideo besteht die Möglichkeit definierte X-Positionen in einem 360°-Blick genauer zu untersuchen. Typische Positionen sind dabei die Mündung, der Übergangskegel, die Trennstelle Lauf/Systemhülse, die Verriegelung oder jede andere Stelle des Laufs, welche auffällig sind.
Das 360° radiale Laufprofilvideo ist umsetzbar für einläufige Repetier-Büchsen, Halbautomaten und Vorderlader mit zylindrischen Läufen. Bei kannelierten oder kantigen Läufen ist die automatisierte Videoerzeugung nicht möglich.
Das folgende Laufprofilvideo zeigt Ausschnitte von 4 360°-Positionen. Die X-Koordinate ist ab Mündung gemessen.
Waffe: DWM 1908, 7×57 Mauser, Lauflänge 29,3″, Dralllänge 8,66″

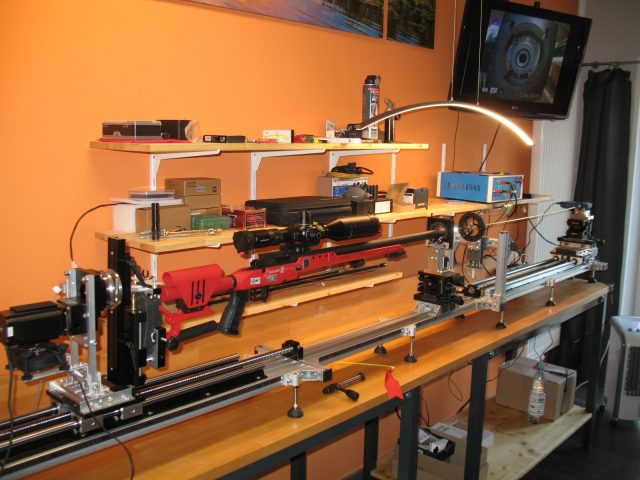

Zur Durchführung einer Messung ist die Integration der Kundenwaffe in den Messstand erforderlich. Die technische Ausführung des Messstands setzt geometrische Rahmenbedingungen, in denen sich die Waffe befinden muss. Andernfalls ist eine Integration nicht möglich oder das Angebot steht nicht in vollem Umfang zur Verfügung.
